1階から2階にLANケーブルを引く
家の2階に有線LANが必要になりました。「もう無線LANの時代だから有線なんていらない！」と思っていましたが違いました・・。
無線の速度があがっても、有線の速度や信頼度は揺るぎないままで、仕事やゲームでは有線でないとキツイ場合もありました。
ということで必要性に迫られ、家の2階にLANケーブルを引く事にしました
＜スポンサーリンク＞
2階にLANケーブルを引く方法は？
我が家は有線LAN配線はそこまで重視してなかったんです。無線の進化が凄いので、将来的には有線いらないかもと思っていたほどで。
しかし、大容量のデータを送る仕事や、反応速度に関わるゲームなど、有線LANがいまだに重要なまま・・・。
2階は無線LANでスマホを使ったり動画を見たりは問題なかったのですが、有線LANの必要性に迫られて2階へLAN配線を引くことにしました。

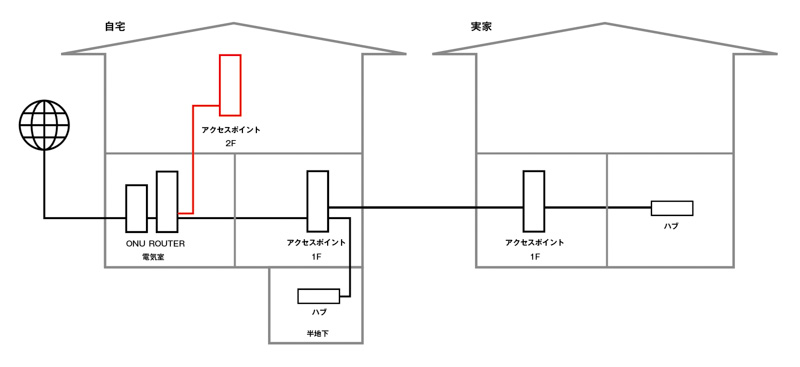

LAN配線の接続・機器の設置が終わったら、大雑把にこんな感じの配線図になります。赤い部分を作業します。
1階から2階へのLAN配線の方法はどれがいいというわけではなく、間取りや設備などによって最善の方法を使うのが良いです。
1：屋内の見える所を配線してくる。
廊下などの端の目立たない場所にモールなどを設置して通してくる手法です。
他にやりようがない場合や、近くの部屋に配線する場合に使う感じかなと思います。
2：屋外へ配線を出して、エアコンの穴などから屋内へ引き込む
いったん屋外へ配線を出してから、屋内に引き込むパターンです。
屋外を使うので、部屋をいくつもパスできたり、1階から2階へ線を持って行きやすいです。
うまく使えばかなりシンプルな配線に出来たりします。
3：天井を通す
古い家の造りになどの場合は、天井を通すろスムーズな場合もあります。
4：設置されているCD管・PF管を使う
設置されているCD管やPF管を使って配線する方法です。
他の線で使っている管でも中に通せる場合もありますし、一緒に通せない場合は使っていないケーブルを撤去する方法もあります。
うちの場合は、設置されているCD管を使うのが一番綺麗に配線できるので、LANケーブルをCD管に通すことにしました。

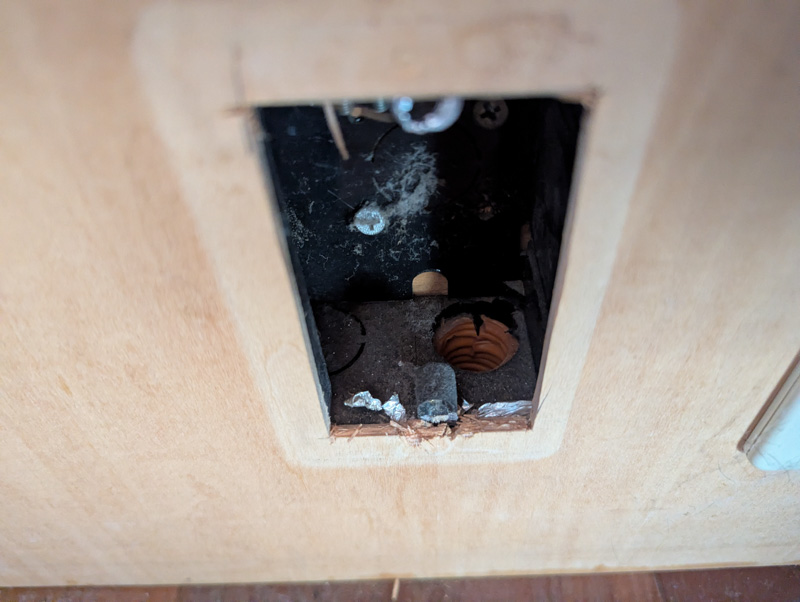

このオレンジ色の管の中にLAN配線を通して、電気室にあるルーターと接続します。
有線LANの配線をプロに頼める
有線LANがどうしても必要で、部屋や階をまたぐ場合、配線作業はなかなか難易度が高いものです。
くらしのマーケットにLAN配線カテゴリーはないのですが、「アンテナ工事取り付け」「TV・ホームシアター・AV配線サービス」あたりの職人が出来ると思います。
料金は難易度で変わると思いますので、お見積で金額を聞いてみて下さい。実績、評価、クチコミなどを参考に良い業者を選んで下さいね。
通線ワイヤーでLANケーブルを通す作業

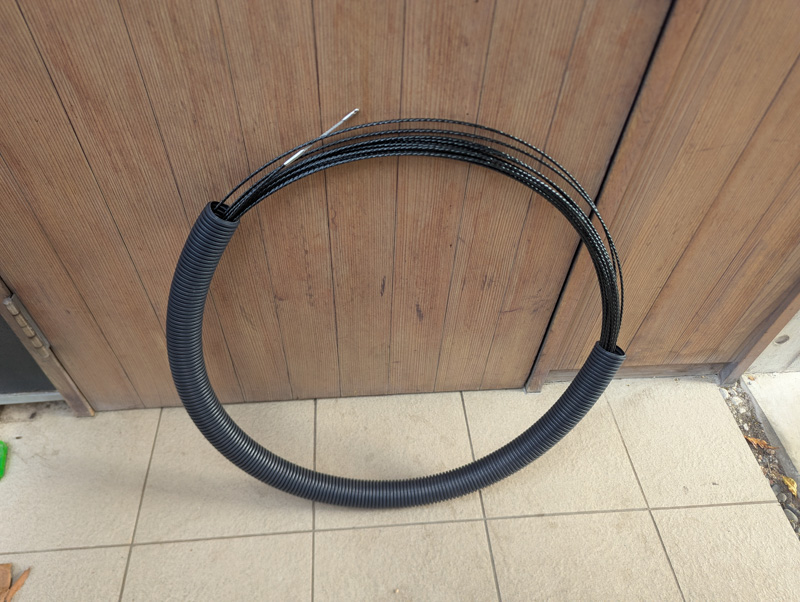

CD管やPF管の中に配線を通すのに使う道具は通線ワイヤーというものです。
電気屋さんや配線工事の会社の人が、シャッシャッと管の中を通していくのを見た事があるかもしれませんね。
ソーラーをやったときに必要だったので購入しましたが、いつでも自分で通線出来るようになったのは良かったです。
まずは上側のこの穴から刺してどこへ繋がっているか確認しました。

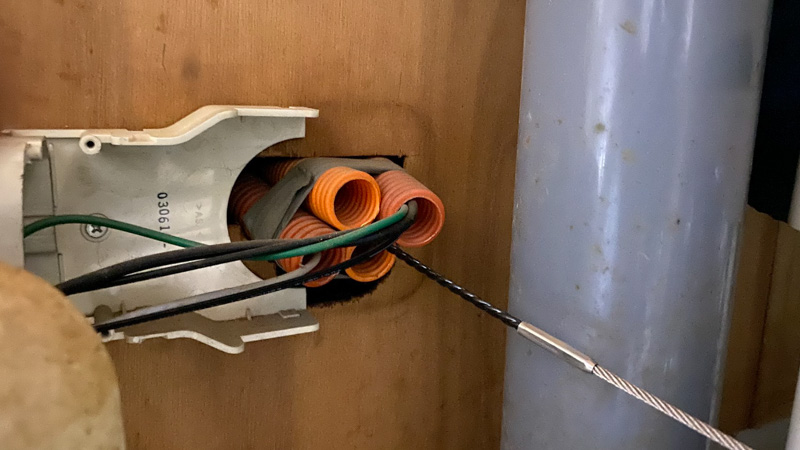

どの穴から出てくるかまったく分かりませんでしたが、ここから出てきました。
繋がっている管が分かったところで1Fから2Fにワイヤーを入れ直して、LANケーブルを結んで引っ張りました。
コドモに手伝ってもらったので行ったり来たりが少なく、ラクに作業できました。（作業風景の写真は撮ってません・・）

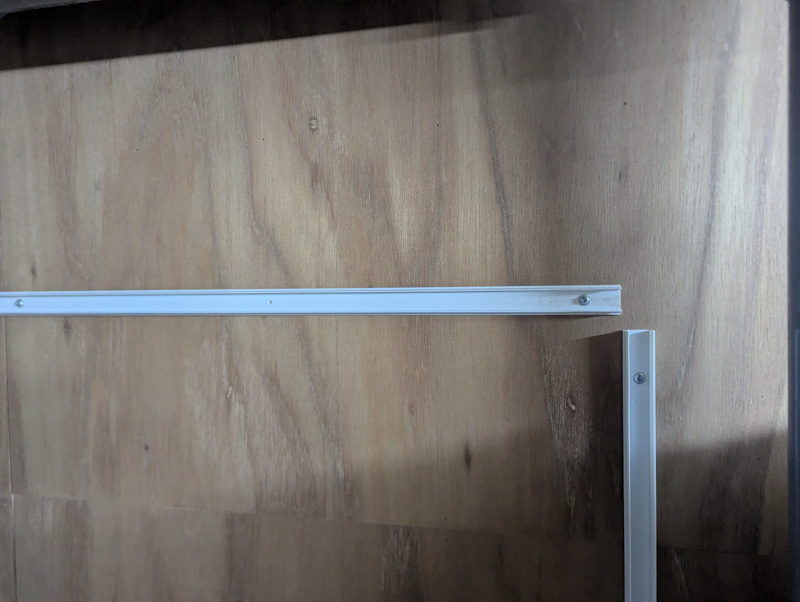

電気室にモールを設置
1階電気室では、ソーラーのバッテリーの裏側に配管がありました。
バッテリーを動かさずに配管の中を通すのは不可能だったので、モールを取り付けて別ルートでルーターまで線を引きました。
LANのモジュラージャックを取り付け

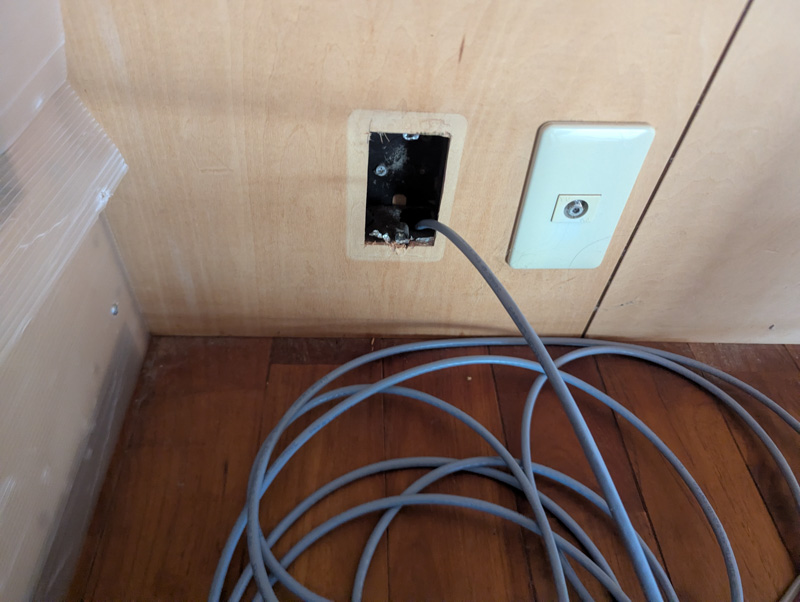

2階側は、LANケーブルの先にモジュラージャックを取り付けます。

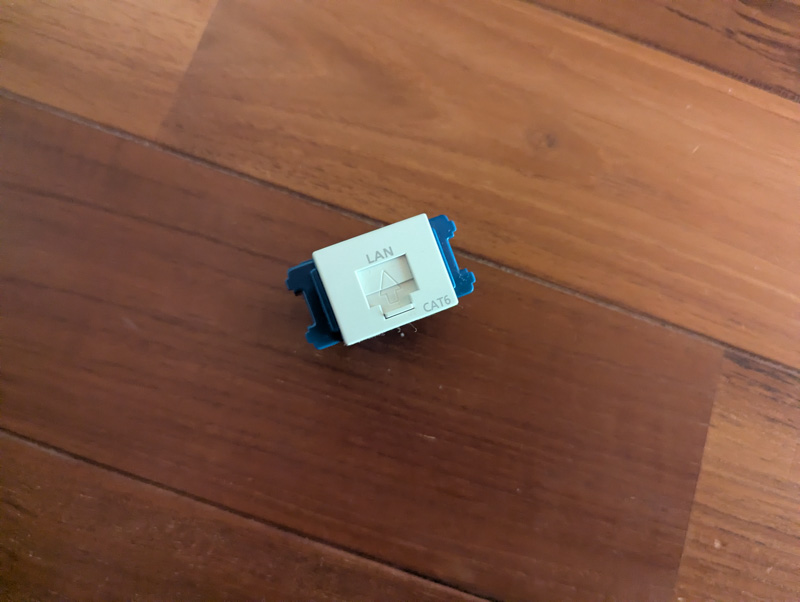

LANのモジュラージャックはこんなでした。

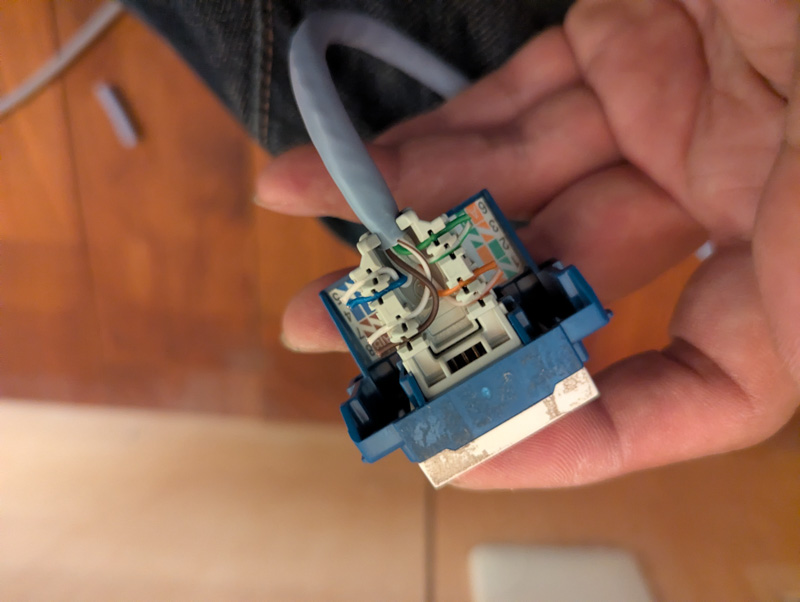

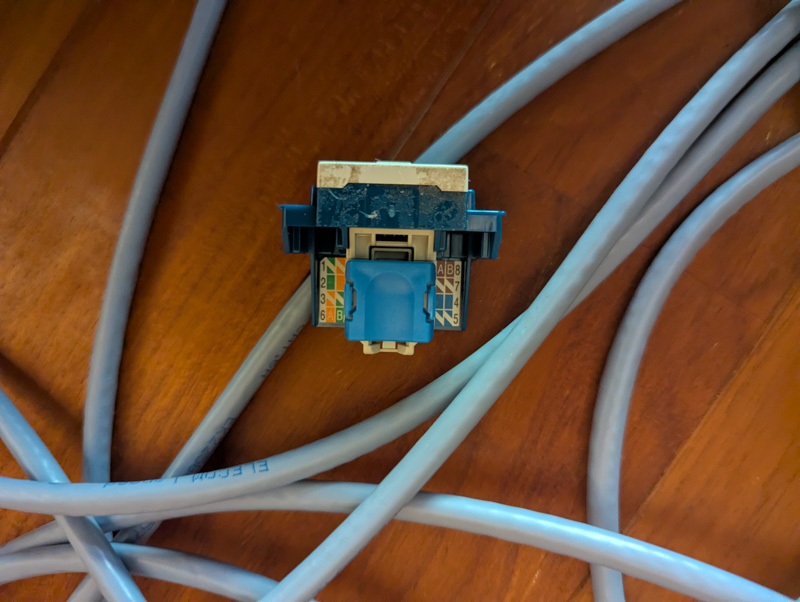

裏側はこんな風になっていて、キャップをはずして配線します。
A結線とB結線も表記されていて、LANケーブルは結線に合わせて繋げられるようになっていました。
LANコネクタもB結線で作ったので、モジュラージャックもB結線で接続。
青いキャップがLANの線を押し込める工具になっていて、さすがパナソニック。

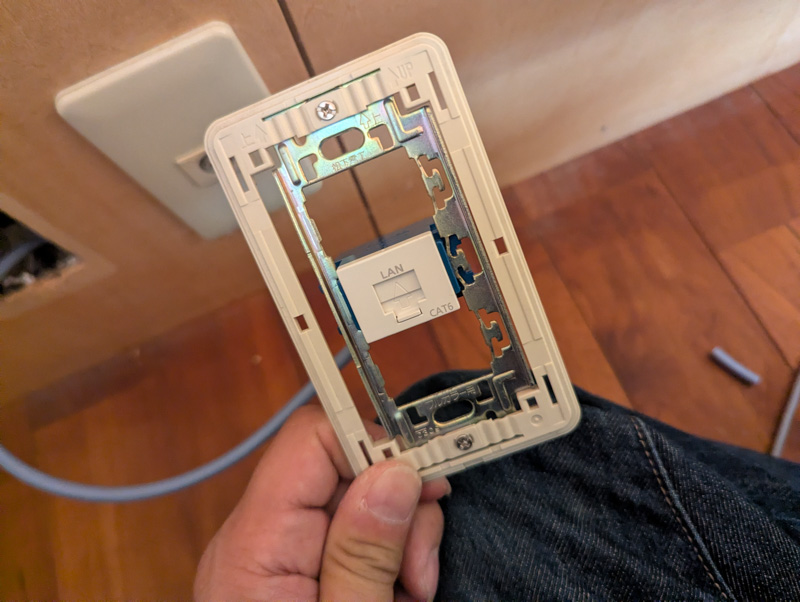

モジュラージャックをパネルに取り付けました。
ドライバーで金属を曲げて止める作業は、電気工事士試験のこと思い出して懐かしいです。

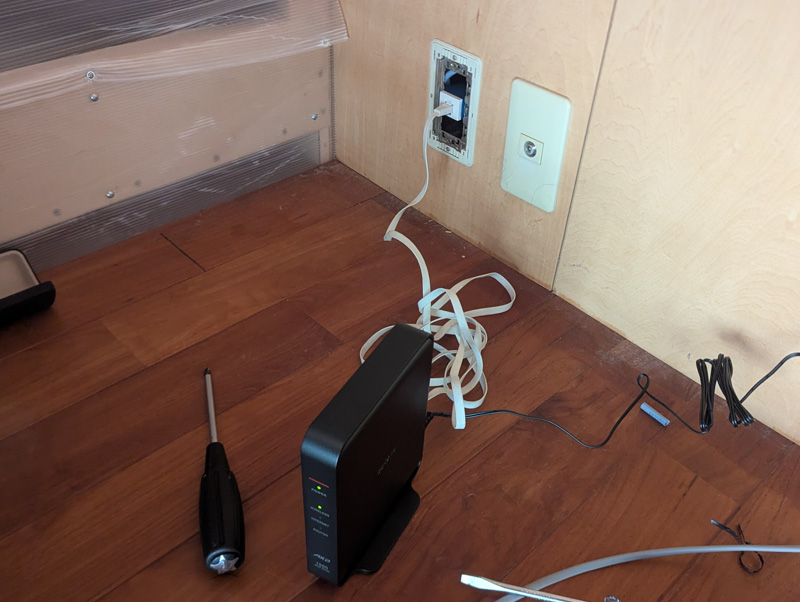

接続テスト
結線が終わったらインターネットに繋げてみてテスト。ちゃんと機械を通してインターネットにつながったのでOKかな。

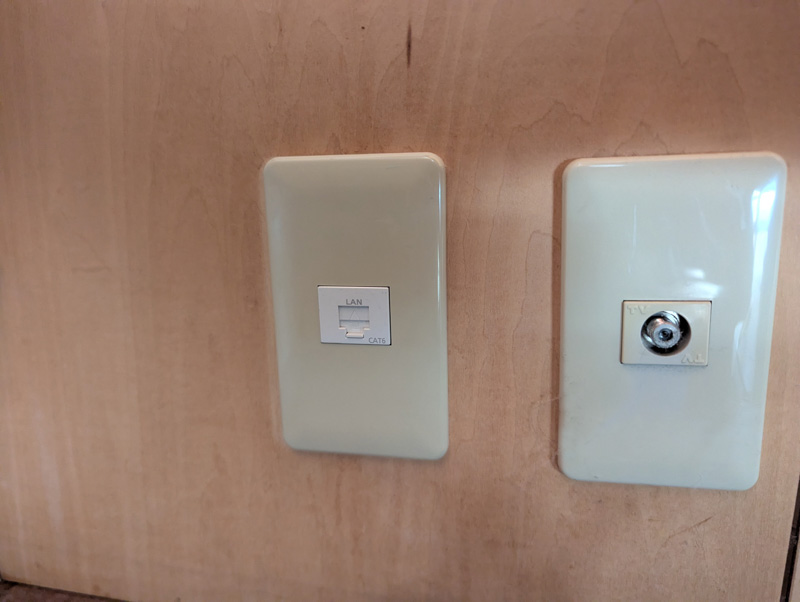

化粧カバーをして出来上がりです。

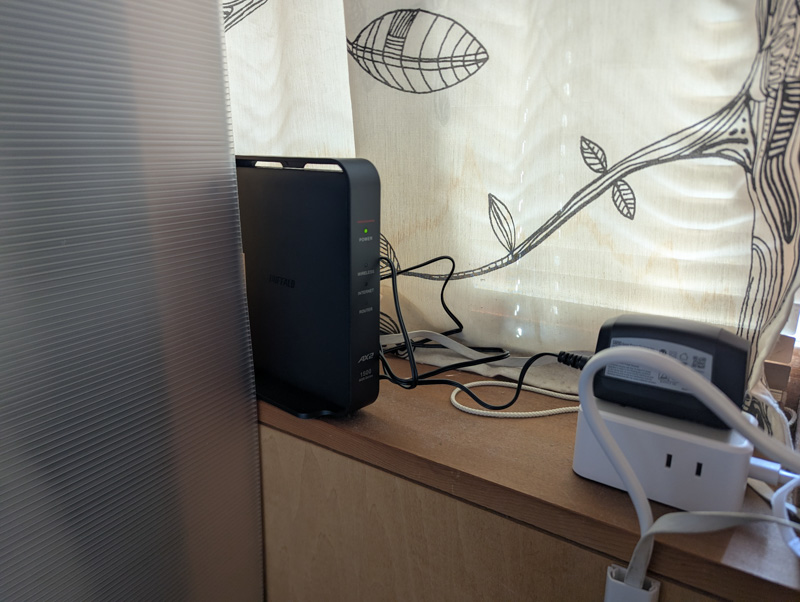

wifiルーターの取付

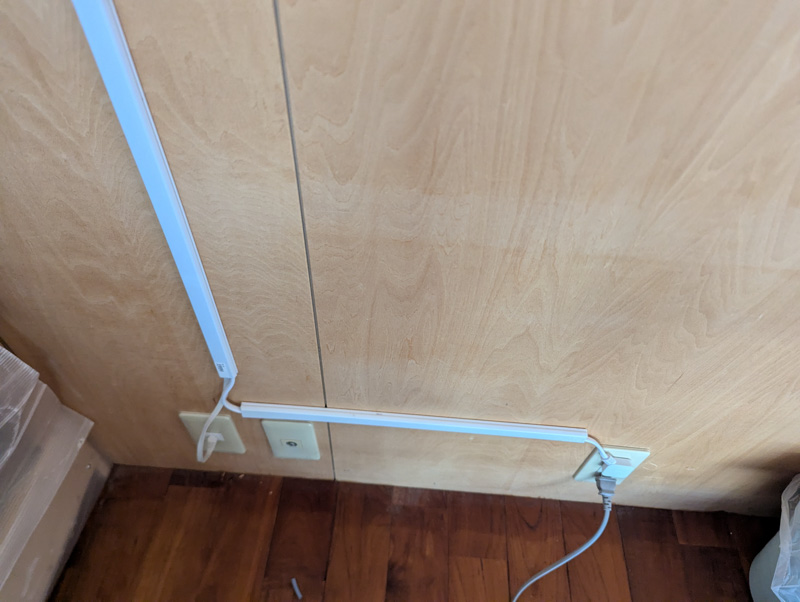

最後に部屋の配線。掃除を考えると床に置きたくないので、モールで窓の所へ配線を持っていきました。
配線は綺麗にまとめるつもりですが、こんな感じに設置。
有線化が目的でしたが、2階の中心の部屋に設置したので、2階全体で無線LANの速度も出ると思います。
